Kombiinstrumente

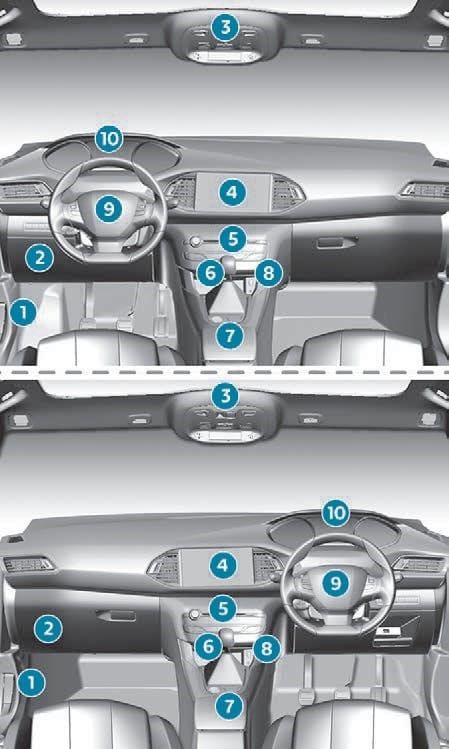

Übersicht
1. Öffnen der Motorhaube
2. Sicherungen am Armaturenbrett
3. Deckenleuchte
Anzeige der Kontrollleuchten für Sicherheitsgurte und Beifahrer-Airbag Ambientebeleuchtung
Innenspiegel
Notruf- und Pannenhilferuftasten
4. Monochrom-Bildschirm mit Audiosystem Touchscreen mit PEUGEOT Connect Radio oder PEUGEOT Connect Nav
5. Klimaanlagenbedientasten
6. Taste STOP & START
Getriebesteuerung
Dynamik-Paket (Driver Sport Pack)
7. Manuelle Feststellbremse
Elektrische Feststellbremse
8. USB-Anschluss
9. Hupe
10. Kombiinstrument

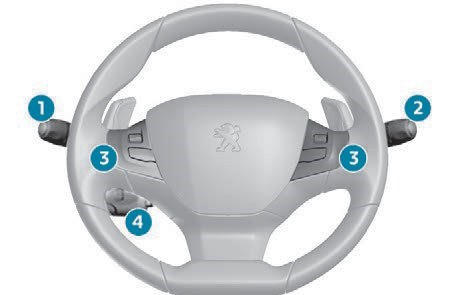

Bedienelemente am Lenkrad
1. Lichtschalter-/Blinkerhebel
2. Scheibenwischer-/Waschanlagen-/Bordcomputerhebel
3. Bedienelemente für Audiosystem
4. Schalter für Geschwindigkeitsbegrenzer/ Geschwindigkeitsregler/ adaptiver Geschwindigkeitsregler

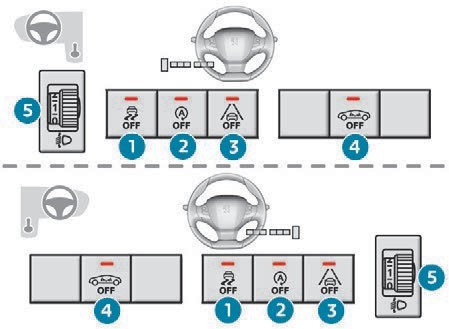

Seitliche Schalterleiste
1. Deaktivierung/Reaktivierung von DSC und ASR (mit einem Audiosystem ausgestattete Versionen sowie GT/GTi-Versionen)
2. Deaktivierung/Reaktivierung STOP & START
3. Deaktivierung/Reaktivierung Aktiver Spurhalteassistent
4. Deaktivierung des Alarms für Innenraum- und Abschleppschutz
5. Leuchtweitenregler
Zentrale Schalterleiste
1. Warnblinkerschalter
2. Betätigung zur Verriegelung/Entriegelung von innen

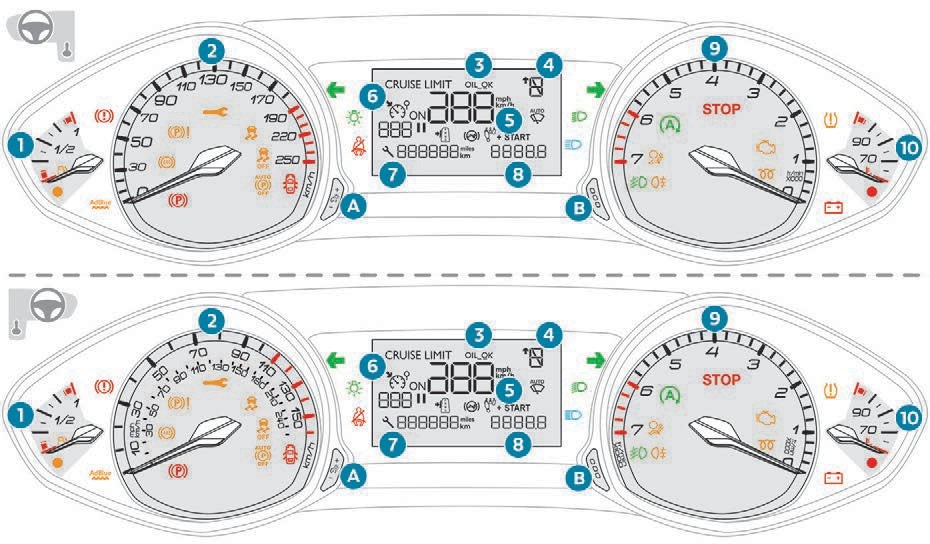

Instrumententafel und Anzeigen
1. Kraftstofftankanzeige
2. Analoge Geschwindigkeitsanzeige (km/h)
3. Motorölstandsanzeige*
4. Gangwechselanzeige Wählhebelposition
5. Digitale Geschwindigkeitsanzeige (km/h oder mph)6. Einstellwerte des Geschwindigkeits- begrenzers oder -reglers
7. Wartungsanzeige, dann Gesamtkilometerzähler (km)
Diese Funktionen werden beim Einschalten der Zündung nacheinander angezeigt
8. Tageskilometerzähler (km oder Meilen)
9. Drehzahlmesser (x 1000 U/min)
10. Anzeige für Kühlflüssigkeitstemperatur
* Je nach Version
Bedientasten
A. Allgemeiner Helligkeitsregler
B. Rückstellung des Tageskilometerzählers oder der Wartungsanzeige (je nach Kontext)
Bedientasten
A. Allgemeiner Helligkeitsregler
B. Langes Drücken:
Rückstellung des Tageskilometerzählers oder der Wartungsanzeige (je nach Kontext) Langes Drücken:
Manuelle ÜBERPRÜFUNG (Aufruf des nächsten Wartungstermins, Reichweite für AdBlue® und SCR-System bei BlueHDi- Versionen sowie aktuelle Warnungen).

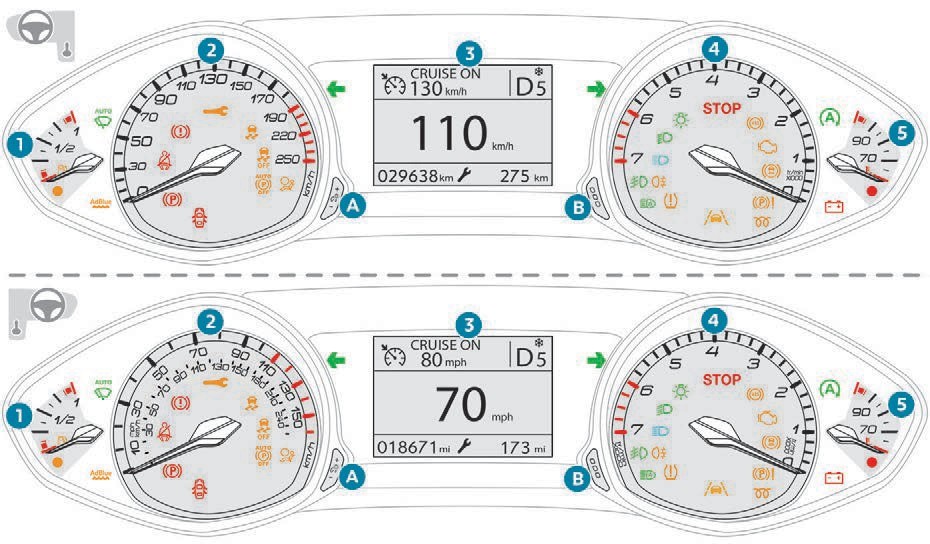

Instrumententafeln und Anzeigen
1. Kraftstofftankanzeige
2. Analoge Geschwindigkeitsanzeige (km/h)
3. Anzeige auf dem Kombiinstrument:
– Gangwechselanzeige
– Wählhebelpositionen*
– Position des Geschwindigkeitsbegrenzers oder -reglers
– Höchstgeschwindigkeitsaufkleber
– Gesamtkilometerzähler
– Tageskilometerzähler
– Wartungsschlüssel
Je nach der mit der Auswahltaste (am Ende des Scheibenwischerhebels) ausgewählten Seite:
– digitale Geschwindigkeitsanzeige
– Bordcomputer
– dynamische Fahrzeugparameter (Driver Sport Pack)*
– ECO-Modus (EcoCoaching)*
– Fahrassistenzsysteme*
– Anzeige der Navigationsanweisungen Temporär werden angezeigt:
– Wartungsanzeige (beim Einschalten der Zündung)
– Motorölstandsanzeige (beim Einschalten der Zündung, je nach Version)
– Reichweitenanzeigen in Verbindung mit AdBlue® und dem SCR*-System
– Warnmeldungen
4. Drehzahlmesser (x 1000 U/min)
5. Anzeige für Kühlflüssigkeitstemperatur
Kontrollleuchten
Optische Anzeigen informieren den Fahrer darüber, dass ein System in Betrieb ist, abgeschaltet ist (Kontrollleuchten Ein/Aus) oder eine Störung (Warnleuchte) aufweist.
Bei eingeschalteter Zündung
Bestimmte Warnleuchten leuchten beim Einschalten der Zündung für die Dauer einiger Sekunden auf dem Kombiinstrument auf. Sobald der Motor gestartet ist, müssen diese Warnleuchten erlöschen. Erlöschen sie nicht, lesen Sie, bevor Sie losfahren, die Beschreibung der betreffenden Warnleuchte durch.
Mit den Leuchten verbundene Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt gleichzeitig ein akustisches Signal in Verbindung mit einer Meldung. Die Warnleuchten können sowohl ununterbrochen leuchten als auch blinken.

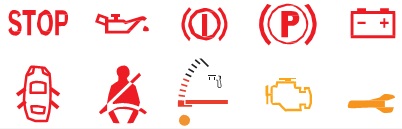

Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine der Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss. Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführt werden. Wenden Sie sich bei Problemen umgehend an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

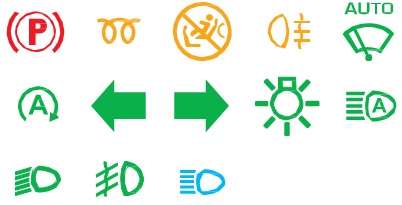

Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist. Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Bildschirm erfolgen.

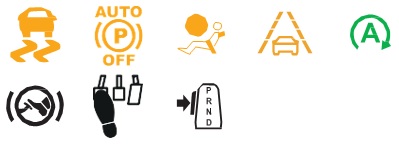

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der Kontrollleuchten weist darauf hin, dass das betreffende System bewusst ausgeschaltet wurde. Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung erfolgen.
